玉柴发电机维修：柴油机曲轴齿轮的安装

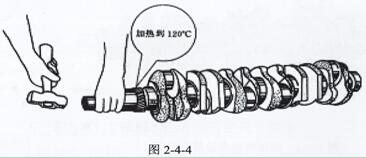

1．曲轴正时齿圈与曲轴小头端用间隙搭配搭配，装置时电费磁检测采暖器器（或两种手段）将曲轴正时齿圈采暖器到120 0C以内，按照其不同于机种曲轴的不同于追踪分析的标准，销钉追踪分析有：YC6105ZLQ、YC6108ZLQB、YC6L。属键追踪分析有：YC4110、YC4112、YC6105QC、YC6108QC。靠工装设计追踪分析的有YC6112机）十分迅速将采暖器后的曲齿装进曲轴小头端，能保证把齿圈压到台肩切合。右图2-4-4。

建议：曲轴在量产时，制造商已把曲轴伞传动齿轴装上曲轴，无特用软件用具，曲轴伞传动齿轴不容易拆卸出了，故换件时，曲轴及伞传动齿轴同时换。语音提示手机用户：200两年下一个月量产的部位曲轴伞传动齿轴布置时不需键或销钉固定，而靠特用软件用具布置有保障。面对通用这般曲轴的苹果机型，若发现了配色谱位情况不同时，先定期检查该曲轴伞传动齿轴是出来否推动。

2．曲轴后端开发孔滑动的轴套型号及滑动的轴套型号衬套的安裝。只安裝滑动的轴套型号衬套的机有YC4110机。先安裝滑动的轴套型号衬套后加安裝6205-2滑动的轴套型号的机有YC4108、YC6105、YC6108、YC6L机。而YC4112、YC6112及YC6M机滑动的轴套型号安裝在飞轮上。安裝参与图2-4-5、图2-4-6。



注意：对轴承衬套或轴承必须打到止位台阶，轴承有端盖的一面朝外，全封闭轴承不用注油。由于机型变化较大，轴承及衬套安装要求是根据变速箱来选配的，广西顶博发电机组制造:玉柴发电机维修轴承及衬套时请按原机状态装复。

3．高空吊装曲轴的先后及注重地方。 (1) 装丝杠承座轴瓦：新机轴瓦的安转时，请求轴瓦外表颜色等等标上符号应与丝杠颈外表颜色等等标上符号雷同。一半的维修保养不请求能做到这丝毫，但务必保证质量针对摩擦在相关规定的请求范围。座孔分离开来上边都有轴瓦精确定位槽，瓦唇与座孔槽对正。一起必须轴瓦油孔与座孔上油孔对正，参与图2-3-9 (对YC6L机，轴瓦座上都有油槽，故轴瓦油孔不存存孔对孔的大问题。见图2-4-7)

图2-4-7 YC6L机轴承座油槽

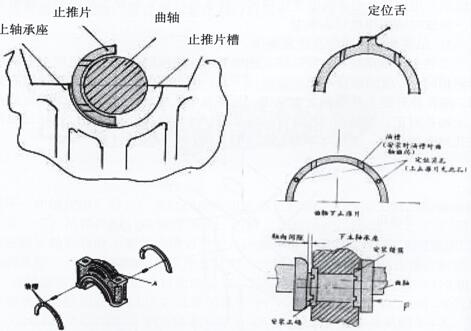

(2) 在各挡数控车床主轴承座上的油孔及轴瓦上添合适量发动机油。(3) 设备吊装曲轴：落坐轻放正确，在刀盘颈油孔及单单从表面加掺入液压油，摇动曲轴无卡滞。    曲轴放上缸体后可装上止推片。对YC6105、YC6108机止推片装然后档。对YC4108机装第四个档，YC6M机装二档。某些舱位截止推瓦，YC6L机装在第四步档，YC4110、YC4112装第四个档，YC6112装第三步档。止推片的合适组装：下图2-4-8

图2-4-8止推片的安装

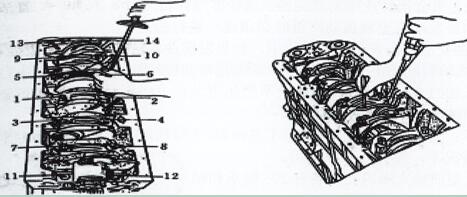

 (4) 装滑动轴承盖下轴瓦，同样是对新机装置时，轴颈上样色标注与轴瓦样色标注对应。另外把下止推片装上轴盖起来。在瓦面里加摄入足够含量齿轮油。(5) 装电主轴的承盖参看图2-3-8的要装配，连在一起铜锤敲不足。电主轴的承盖地脚螺栓螺牙上能加掺入发动机机油，连在一起手人权拧入几牙。用扭矩板手分三遍由里头向两端防松螺丝。如图是2-4-9。

还要注意：每防松第一次，用力晃动曲轴，可以打击感比较灵活，不可能可以弄清楚主观原因并罚理。各网络制式电主轴承盖地脚螺栓防松扭力如表下表表2-4-5各舱位主轴轴承承盖螺栓标准牢固扭力

设备	YC4108	YC4110	YC4112	YC6105	YC6108	YC6112	YC6L	YC6M
力矩N.m	220~260	180~260	190~220	220~300	220~260	190~220	220~260	250~270

  (6) 曲轴载荷孔径的定期检查，参加图2-4-8及图2-4-10，在线检测的数据应具备表2-4-6 的要求。



图2-4-9夹头承盖的扭紧                图2-4-10    曲轴心轴气隙的檢查

表2-4-6各cpu型号支承厚度

苹果机型	YC6112	YC6L	YC6105	YC6108	YC4108	YC4112	YC4110	YC6M
轴上齿隙mm	0.10~0.20		0.10~0.27			0.07~0.20		0.06~0.22

     在定期检查的过程 中，如测得各值与表格规定标准值入出相对较大，可在挑选有所差异的厚度的止推片配试。刹车盘磨损上限应高于0.4mm。 表明：检验载荷空隙时光是最好的在首先次加固扭矩后立马进行，为了有话题快捷除理。
