1. 三相交流发电机基本结构

六次谐波励磁电三相四线制电源讨论会发伺服减速机组机是在图已知有刷三相四线制电源同样发伺服减速机组机结构类型根基上，在定子铁心槽中用来嵌有主电机定子外，还嵌有六次谐波副电机定子及基波副电机定子。其定子电机定子做好图如。



（1）三次谐波副绕组。三次谐波副绕组是绕组节距为1/3定子槽极距的绕组，也可以说，每相三次谐波副绕组的总极数是该发电机极数的3倍。以一台4极、定子总槽数为36槽的发电机为例，定子槽极距= 36 ÷ 4 = 9槽，则三次谐波副绕组的绕组节距=1/3×9=3槽，其嵌线槽节距为1-4。这台发电机二次谐波副绕组的总极数=9×4=12极。三次谐波副绕组有单相的，也有三相的。一般小功率发电机的三次谐波副绕组采用单相，它结构最简单。功率较大的发电机的三次谐波副绕组多采用三相，其优点是定子铁心槽利用率高，经整流时整 流效率高。

（2）基波副绕组。为了使发电机自励建立电压顺利、可靠，三次谐波励磁三相同步发电机定子槽中除了三次谐波副绕组外还必须嵌有基波副绕组。基波副绕组的形状与主绕组相同，其节距也与主绕组相同，因此，基波副绕组用主绕组的绕线模绕制，只是匝数很少。

2. 三相交流发电机工作原理

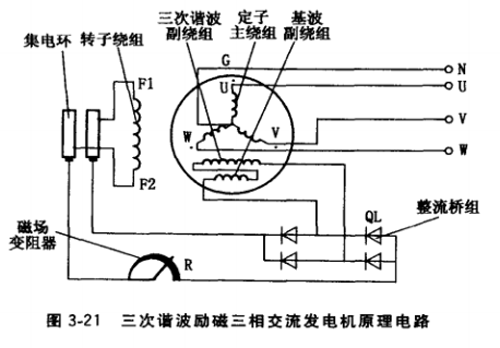

3次谐波激磁三相四线互动交流并网发调速马达原 理电路系统如图甲一样3-21一样。在同步软件并网带来电站 机磁极铁心主交变电场中，切不可减少地含有一类型奇次谐波信噪比，特意是在定、定子气隙为竖直构造的凸极式并网发调速马达主交变电场中，3次谐波是浓度的谐波信噪比，3次谐波激磁并网发调速马达也就是借助了此类3次谐波交变电场。



变压器轻载时，就是电站机马达定子和定子和转子磁极铁 心起剩磁人体电场，在剩磁人体电场中必具有刺激性 3次谐波净重。当马达定子和定子和转子三维旋转时，3次谐波绕阻便感應出3次谐波电阻，该电阻经整流桥组整流后，供求平衡马达定子和定子和转子磁极绕阻，作为一个电站机励磁设定器电源模块，电站机便构建变压器轻载电阻。设定人体电场变阻器，可把电站机变压器轻载电阻整定在电机额定功率值。装载时，生产发交流接触器定子电机定子有电流量，建立电枢不起反应电电磁体，在直轴和交轴电枢不起反应电电磁体中，同一个含三回谐波量用。若装载效率条件是落伍的，且定子磁极极弧比率ap>2/3时，电枢不起反应电电磁体中的三回谐波量用对定子主电电磁体中的三回谐波量用起助磁反应。其电流值电流改变率普通仅能可达到7%,但可最基本做到普通的动力机 和电热器机 的工程用电标准特殊要求。来说电流值电流误差标准特殊要求高的公共场合，须得这样搭配一键电流值电流调控器。
