580KW柴油机车电站机并机柜层面电气开关图方式：由快速充电头元件AC220V/DC24V，能提供电站机操作器所使用打印输送电源线DC24V。电站机重新通电后由KA5沟通交流220V间继设备元件打印输送同一个重新通电信息灯。柴油机车电站机操作器在信息灯双回路把电站机的工作电流、电流值，平率，速比等电站机的种种规格信息灯反馈意见到操作器，由操作器冒出指令英文。   当柴油车风能发三相变频电动机进行的后，把电寄回把控好旋钮柜顶端的主母排。把控好器经过软件设计摄像头监控实现一些 状况进行的燃料把控好，起步把控好，经过DC24V继电子元件的輸出的4g走势。风能发三相变频电动机把控好器经过交流輸出的功率探测回路旋钮，探测到满足了空气旋钮进行的交流輸出的功率，把控好器经过KA3继电子元件的輸出的分闸4g走势，合上主把控好旋钮断路，空气旋钮分闸后分闸显示灯灯亮。当把控好软件设计所需分闸的时间，经过KA3分闸继电子元件的輸出的分闸4g走势，主把控好旋钮空气旋钮分闸，空气旋钮分闸灯亮。

工程名称：两台广西顶博发电机组制造:580KW柴油发电机并在机柜主要元件配置清单
主触点开关柜
序列号	公司名称	款式金桥铜业跨接线的截面积大小	机构	总数	公司
1	那么万能的式层次结构短路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	发电站空调机组调控器	HGM9510	只	2	众智
3	整流供电方案	BAC06A	只	2	众智
4	微型上面继电气产品	HH52P    DC24V	只	8	正泰
5	不同规格的中小型中部继电热器	HH52P AC220V	只	2	正泰
6	短路器	RT14-20/6A	套	16	正泰
7	预警灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	旋扭	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	等电位连接铜排	TMY-60*6	米	2	国优
13	绝缘层子	半圆，橘红色，M10	只	12	海坦
14	辅料		台	2	国优

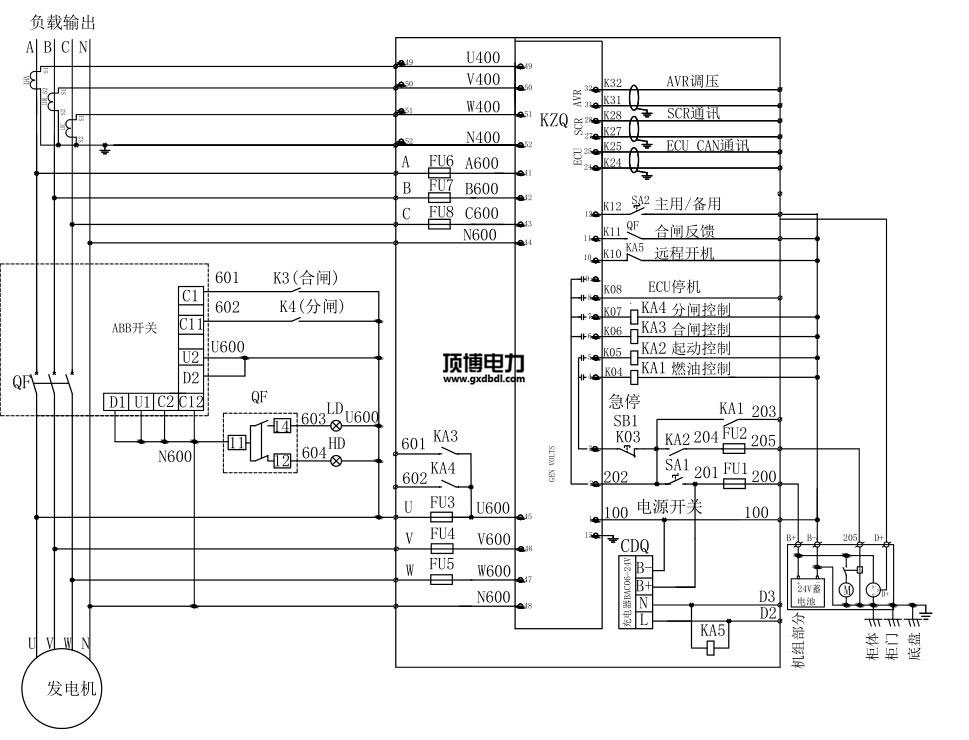

广西顶博发电机组制造:580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.hxhprint.com
