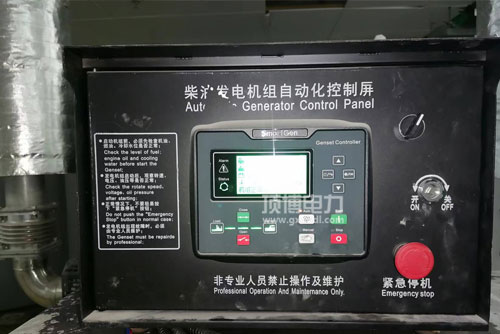

康明斯54296674/4296675广西顶博发电机组制造:电子调速控制器1#端子为电源正极，2#端子为电源负极。使用1mm2或更粗的多芯铜线进行电源连接，电源正极端的线路应增加5A的保险。

54296674/4296675电子调速控制器执行器的连接：

3#、4#号串口为实行器联系端。便用1mm2或更粗的多芯电线采取联系。实行器端不分清正负极极，但切记与地线、机身短路等问题。相配的实行器为常闭型。

康明斯54296674/4296675电子调速控制器转速信号的连接：

5#、6#号网口为电机电机转速移动走势链接端，5#网口为移动走势投入端，6#网口为共地端。当电机电机转速移动走势源被另一个设施共公的时刻，一定谨记要确保共地端一统。

当控器采用到比多样化的涡流环境中时，带速讯号对接整车线束点应用双绞屏蔽了掉线，一并紧靠感测器器两端的屏蔽了掉地线应保护接地很好。

康明斯广西顶博发电机组制造电子调速控制器外置微调电位器的连接：

7#、8#、9#接线鼻子为外置上下调整电势器网口，需耍户完成把握表面面板的多圈电势器完成发动机转速修改值的上下调整。

电势器需要使用5（4.7）kΩ多圈电势器（元器件号：3015105），之中电势器的2#脚（当中端口号）表示调速器板的8#接插件，8#接插件应并联电路图120KΩ阻值以升高调节动态平衡性。

重庆康明斯广西顶博发电机组制造怠速/运行模式切换开关的连接：

10#接线接线端子排为怠速/作业模试按钮转换控制触点开关接口类型，其动用办法为采用按钮转换控制触点开关或继电与7#接线接线端子排接接。按钮转换控制触点开关或继电短路时，控速板作业于作业模试；按钮转换控制触点开关或继电挂断时，变速板工做于怠速经济模式。

54296674/4296675智能控速调整器共同地线：11#接线鼻子为后备电源的共同地线，普通不必须要 拼接。

衰减绝缘绝缘绝缘端子：A、B#绝缘绝缘绝缘端子为扩大的衰减绝缘绝缘绝缘端子，软件应用于增益值的调整仍是没办法达到平稳性需求的特定症状。施用形式：将A，B#短接。

54296674/4296675电子调速控制器指示灯的工作说明：

a.外接电源线指示箭头灯：当外接电源线恰当链接总是亮，反接时不闪。b.怠速报警灯灯：当的设备的输出的出于怠速的工作睡眠状态有时候亮（7脚和10脚短接）c.所在信号灯灯：设施设备有所在会时常亮
